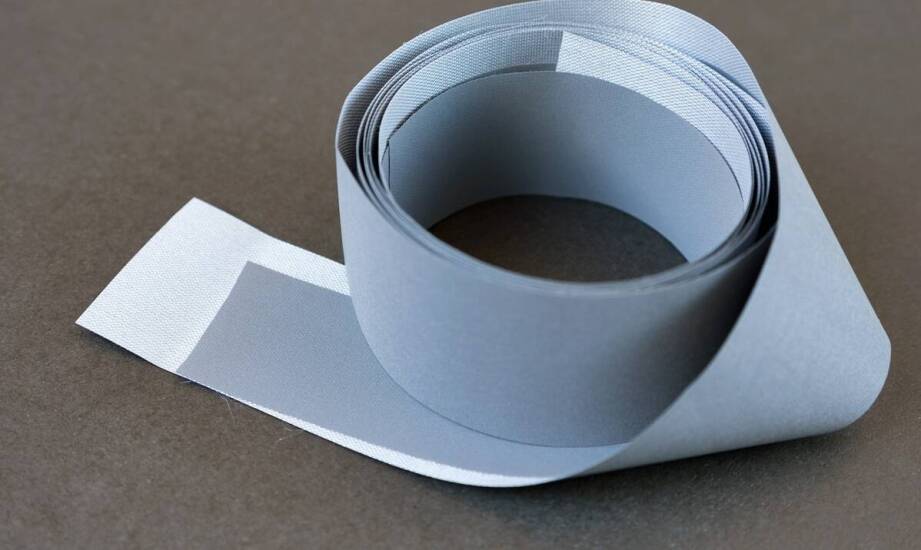

Dlaczego płaska sprężyna z taśmy daje przewidywalny moment w precyzyjnych mechanizmach

W wielu precyzyjnych mechanizmach tradycyjne układy napędowe oparte na opadającym ciężarze lub skomplikowanym systemie dźwigni ustępują miejsca rozwiązaniom bardziej zwartym. W takich sytuacjach płaska sprężyna wykonana z odpowiednio ukształtowanej taśmy przejmuje rolę głównego magazynu energii. Element ten zostaje ciasno zwinięty wokół wewnętrznego bębna, co pozwala mu zgromadzić znaczną ilość energii mechanicznej w bardzo ograniczonej przestrzeni. Kiedy urządzenie zaczyna pracować, taśma powoli się rozwija, a siła zamienia się w płynny ruch obrotowy. Taka budowa eliminuje konieczność stosowania zewnętrznych źródeł zasilania, pozwalając na autonomiczną pracę sprzętu. Układ zyskuje dzięki temu na niezawodności, a jednocześnie zajmuje znacznie mniej miejsca niż klasyczne systemy napędowe.

Magazynowanie energii i wpływ geometrii na moment obrotowy

Proces gromadzenia siły opiera się na specyficznym układzie naprężeń. Sprężyna spiralna o płaskim przekroju zwija się w bardzo ciasny zwój, co wywołuje silne naprężenia zginające wzdłuż całej długości stalowej taśmy. Kiedy blokada zostaje zwolniona, materiał dąży do pierwotnego kształtu. Taśma prostuje się, oddając w ten sposób zgromadzoną energię pod postacią przewidywalnego momentu obrotowego. W odróżnieniu od klasycznej wersji śrubowej, gdzie siła zmienia się proporcjonalnie do liniowego skoku, wersja taśmowa zapewnia znacznie bardziej płaską charakterystykę pracy. Oznacza to, że obracający się mechanizm otrzymuje niemal stały napęd przez większość cyklu rozwijania.

Za precyzję tego zjawiska odpowiada bezpośrednio geometria zastosowanego materiału oraz parametry elementów współpracujących. Szerokość oraz grubość stalowej taśmy definiują maksymalną wartość dostępnego momentu obrotowego. Z kolei średnica wewnętrznego bębna wyznacza minimalny bezpieczny promień zginania. Zbyt mały wałek napędowy mógłby trwale odkształcić element. Bardzo ważny jest również sposób mocowania układu. Wewnętrzny zaczep na trzpieniu w połączeniu z zewnętrznym ryglowaniem w obudowie zapobiega niekontrolowanemu poślizgowi taśmy podczas pracy pod obciążeniem. Taka stabilizacja gwarantuje równomierność działania przez cały założony przez inżynierów zakres obrotów.

Materiały, zastosowania przemysłowe i objawy zużycia taśmy

Niezawodność mechanizmu napędowego zależy w głównej mierze od przygotowania stopu. Półfabrykatem jest najczęściej wysokogatunkowa stal sprężynowa, poddawana precyzyjnej obróbce cieplnej. Hartowanie i następujące po nim odpuszczanie zapewniają taśmie wysoką odporność na zmęczenie materiałowe. Równie istotna pozostaje idealnie gładka powierzchnia. Wszelkie mikropęknięcia czy zarysowania działają jak karby, które koncentrują naprężenia i drastycznie skracają żywotność elementu. Odpowiednio wykończona stal potrafi wytrzymać setki tysięcy cykli bez zauważalnego spadku parametrów roboczych.

Dzięki kompaktowej budowie opisywane rozwiązanie trafia do wielu wymagających gałęzi przemysłu. Tego typu elementy napędzają przemysłowe zwijacze kabli, precyzyjne urządzenia pomiarowe oraz rozruszniki kompaktowych silników. Wykonująca takie zlecenia firma Spretech J.K. dostosowuje grubość i szerokość taśmy ściśle do wymogów technicznych konkretnego projektu. Wymiarowanie musi bowiem zawsze uwzględniać specyfikę środowiska pracy oraz docelowe obciążenia układu.

Nawet najlepiej zaprojektowany element ulega z czasem fizycznej eksploatacji. Pierwszym sygnałem problemów bywa nieregularny moment obrotowy wynikający ze zbyt silnego tarcia między zwojami. Wzrost oporów często objawia się podwyższoną temperaturą obudowy oraz charakterystycznym hałasem podczas rozwijania spirali. Z kolei ciągłe przeciążanie mechanizmu prowadzi do trwałej deformacji naprężonej taśmy. Zespół traci wtedy swój pierwotny kształt, a całe urządzenie przestaje działać w powtarzalny sposób.

Magazynowanie energii w zwojach stalowej taśmy jest optymalnym wyborem dla mechanizmów wymagających płynnego napędu obrotowego na ograniczonej przestrzeni. Rozwiązanie to sprawdza się doskonale w sprzęcie o zamkniętym cyklu pracy, gdzie konstruktorom zależy na precyzyjnie określonej sile rozwijania. Pozwala wyeliminować zewnętrzne zasilanie, co znacznie upraszcza budowę i zmniejsza awaryjność maszyny. Należy jednak pamiętać o fizycznych ograniczeniach sprężystego materiału. Gdy projektowane urządzenie wymusza bardzo dużą prędkość obrotową lub działa pod skrajnie zmiennym obciążeniem, lepszym krokiem inżynieryjnym będzie zastosowanie układu opartego na innej geometrii. Dopasowanie zasady działania do realnych obciążeń ostatecznie decyduje o bezawaryjności całego projektu.
