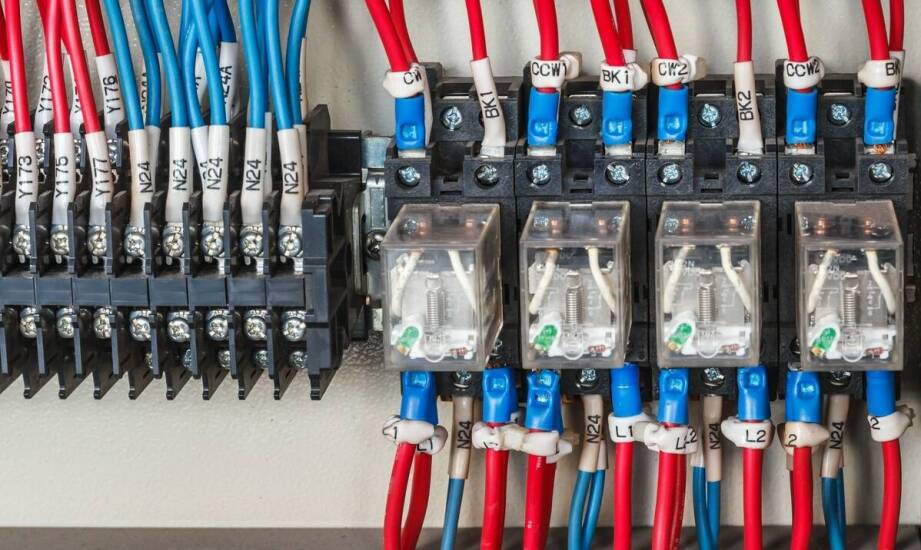

Jak przekaźnik interfejsowy w układzie 24 V DC oddziela sterowanie od mocy

W rozdzielnicy sygnał sterujący z PLC o napięciu 24 V DC często musi uruchomić obwód o znacznie większym obciążeniu. Może to być stycznik obsługujący trójfazowy silnik elektryczny lub sekcja oświetlenia o mocy kilkuset watów. Bezpośrednie połączenie stwarza ogromne ryzyko dla układów automatyki. Naraża delikatną elektronikę sterownika na zakłócenia płynące prosto z toru mocy, w tym groźne przepięcia czy nagłe różnice potencjałów. Wprowadzenie przekaźnika interfejsowego w układzie 24 V DC skutecznie rozwiązuje ten problem poprzez fizyczną i galwaniczną separację obu obwodów.

Zasada działania przekaźnika interfejsowego w układach 24 V DC

Mechanizm ten oddziela niski sygnał sterujący od wymagającego toru mocy dzięki zastosowaniu elektromagnetycznej cewki oraz mechanicznie sterowanych styków. Podanie napięcia 24 V DC na zaciski cewki generuje pole magnetyczne wewnątrz obudowy. Zjawisko to natychmiast przerzuca styki robocze z pozycji spoczynkowej na pracującą, zamykając lub otwierając obwód o wyższym prądzie. Zastosowana w ten sposób separacja galwaniczna skutecznie chroni wyjścia sterownika przed zakłóceniami elektromagnetycznymi pochodzącymi z obciążenia. Zapobiega również niekontrolowanemu przepływowi prądów wyrównawczych, co drastycznie podnosi ogólne bezpieczeństwo całej instalacji elektrycznej.

Cewki montowane w tych urządzeniach pracują najczęściej przy napięciu stałym 24 V, ponieważ stanowi ono uniwersalny standard w automatyce przemysłowej. Prawidłowe oznaczenia zacisków cewki obejmują symbol A1 dla bieguna dodatniego oraz A2 dla ujemnego. Właściwe podłączenie gwarantuje zachowanie odpowiedniej polaryzacji układu. Przed rozpoczęciem montażu należy zawsze zweryfikować kluczowe parametry techniczne. Prąd pobierany przez cewkę zazwyczaj nie przekracza 20 mA. Obciążalność styków roboczych wynosi najczęściej do 8 A przy napięciu 250 V AC. Warto również zwrócić uwagę na materiał punktów stykowych. Wykorzystanie stopu AgNi zapewnia bardzo dobrą przewodność i odporność na przedwczesne zużycie materiału.

Poprawne podłączenie obwodów i analiza parametrów urządzenia

Poprowadzenie przewodów zasilających cewkę wymaga połączenia z wyjściem sterownika PLC. Dodatni biegun 24 V DC trafia na zacisk A1, natomiast masa obwodu musi zostać doprowadzona do zacisku A2. Wykorzystanie przewodów o przekroju od 0,5 do 1 mm² w zupełności wystarcza dla prądów rzędu kilkunastu miliamperów i zapewnia optymalną czytelność w korytkach grzebieniowych. Styki robocze oznaczane są z reguły liczbami 11 dla zacisku wspólnego, 12 dla styku zwiernego NO oraz 14 dla styku rozwiernego NC. Wersje dwupolowe wykorzystują analogicznie numerację 21, 22 i 24 dla drugiego niezależnego kanału. Fizyczne oddzielenie przewodów mocy od torów sterujących z zachowaniem kilkucentymetrowego odstępu skutecznie eliminuje ryzyko powstawania szkodliwej indukcji.

Konkretnym przykładem aparatury spełniającej te rygorystyczne kryteria jest model pi84 24dc m41g, który montuje się na dedykowanym gnieździe TS-2012 o szerokości zaledwie 15,5 mm. Wyposażono go w dwa styki przełączne o obciążalności 8 A każdy oraz cewkę współpracującą z modułem LED, który na bieżąco sygnalizuje stan pracy. Urządzenia o takich parametrach oferuje łódzka hurtownia elektryczna TOS24.PL, zapewniająca specjalistyczne zaopatrzenie dla instalatorów budujących nowoczesne systemy sterowania. Odpowiednio dobrana aparatura modułowa z solidnymi zaciskami śrubowymi gwarantuje stabilny kontakt przewodów w wymagającym środowisku przemysłowym.

Typowe błędy montażowe i warunki niezawodnej pracy

Praktyka instalacyjna pokazuje, że nawet stosunkowo proste układy separujące bywają podłączane w sposób nieprawidłowy. Odwrotna polaryzacja zasilania cewki to jeden z najczęstszych problemów technicznych na etapie uruchamiania. Brak zachowania biegunowości na zaciskach skutkuje całkowitym brakiem zadziałania mechanizmu lub szybkim przegrzaniem miniaturowego modułu. Poważne konsekwencje niesie za sobą również regularne przekraczanie nominalnego prądu styków. Próba załączenia obwodu o poborze znacznie wyższym niż dopuszczalne 8 A prowadzi do trwałego zespawania blaszek kontaktowych. Równie problematyczne okazuje się równoległe układanie przewodów sygnałowych z kablami zasilającymi wentylatory czy pompy, co szybko generuje fałszywe sygnały. Przy sterowaniu grupowym specjaliści często zapominają o dedykowanych mostkach systemowych, zastępując je ręcznie ciętym drutem, co z czasem zwiększa rezystancję poszczególnych połączeń.

Przekaźnik interfejsowy stanowi niezbędne wyposażenie we wszystkich rozdzielnicach, w których sygnał sterujący musi wysterować elementy pobierające powyżej 1 A prądu roboczego. Zasada ta dotyczy również sytuacji, gdy potencjalna różnica napięć między układem zliczającym a wykonawczym przekracza próg 50 V. Zastosowanie modułowej wtykowej konstrukcji na standardowej szynie DIN 35 mm znacząco przyspiesza wszelkie prace serwisowe w obrębie szafy. W razie wystąpienia awarii wymiana uszkodzonego elementu wykonawczego ogranicza się do wyjęcia go z bazy, bez konieczności kłopotliwego odkręcania dziesiątek przewodów sterujących i siłowych. Zapewnia to ciągłość pracy maszyn przy minimalnych przestojach.
